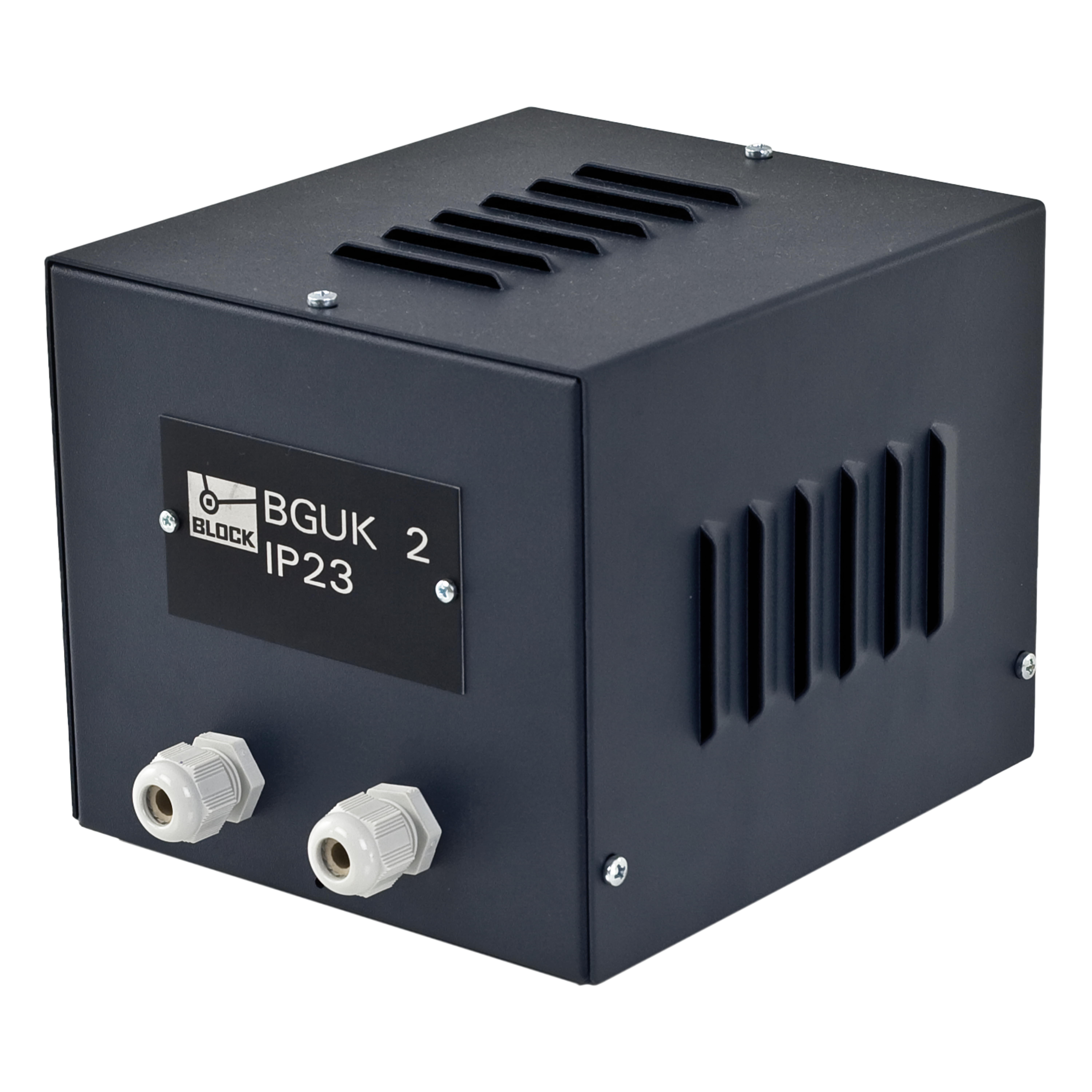

BGUK 2
Coffret en tôle d’acier BGUK
Variante BGUK 2
Dimensions (L x H x P)
190 x 200 x 170 mm
Boîtier adaptée pour l'indice de protection
IP 20
Poids
2,7 kg
| Variante | Dimensions (L x H x P) | Boîtier adaptée pour l'indice de protection | Poids | |
|---|---|---|---|---|
| BGUK 1 | 140 x 150 x 130 mm | IP 20 | 1,5 kg | |
| BGUK 2 | 190 x 200 x 170 mm | IP 20 | 2,7 kg | |
| BGUK 3 | 230 x 250 x 210 mm | IP 20 | 4,0 kg | |
| BGUK 10 | 320 x 250 x 195 mm | IP 23 | 7,0 kg | |
| BGUK 20 | 420 x 322 x 230 mm | IP 23 | 12,0 kg | |
| BGUK 30 | 470 x 423 x 265 mm | IP 23 | 0 kg | |
| BGUK 40 | 580 x 472 x 325 mm | IP 23 | 0 kg | |
| BGUK 50 | 700 x 572 x 420 mm | IP 23 | 32,0 kg | |
| BGUK 60 | 950 x 744 x 570 mm | IP 23 | 65,0 kg |
TÉLÉCHARGEMENTS
Spécifications techniques pour BGUK 2
| Données de fonctionnement | |
|---|---|
| Boîtier adaptée pour l'indice de protection | IP 20 |
| Pour alimentation (monophasé)* | 250 VA |
| Pour alimentation (triphasé)* | 160 VA |
| Perte max. d'alimentation (à temp. ambiante 40 °C) | 17 W |
| Raccordement et montage | |
|---|---|
| Montage au mural | 1 |
| Type de presse-étoupe | 2x PG 11 |
| Ø presse-étoupe | 5 - 10 mm |
| Dimensions et poids | |
|---|---|
| Large | 190 mm |
| Hauteur | 200 mm |
| Profondeur | 170 mm |
| Dimensions intérieures réelles (L) | 170 mm |
| Dimensions intérieures réelles (P) | 155 mm |
| Dimensions intérieures réelles (H) | 170 mm |
| Ø trou de fixation | 5,5 mm |
| Poids | 2,7 kg |
| Notes | |
|---|---|
| * | La puissance mentionnée est indicative. Des divergences sont possibles en fonction du modèle de transformateur. |
Informations sur la série BGUK
Informations générales
- Pour un montage mural (BGUK 10 - BGUK 60)
- Pour un montage au sol (BGUK 1 - BGUK 3)
- Indice de protection IP 20 - IP 23
- Pour des puissances de 63 à 25.000 VA
Avantages
- Avec des ailettes de refroidissement pour une évacuation optimale de la chaleur
- Surfaces revêtues de poudre RAL 5008
- Système de rail intégré pour l’installation de différentes tailles de produits (BGUK 30 - BGUK 60)
- Anneaux de levage intégrés
- Façade sans ailettes de refroidissement pour des options de connexion individuelles (BGUK 10 - 60)
