AIM 10/5
Autotransformateur AIM
Variante AIM 10/5
Tension nominale d'entrée
115 V CA/ 220 V CA/ 230 V CA/ 240 V CA
Tension de sortie nominale
115 V CA/ 220 V CA/ 230 V CA/ 240 V CA
Courant de sortie nominal
5,00 A (PRI 115/ SEC 220-240); 10,00 A (PRI 220-240/SEC 115-240)
| Variante | Tension nominale d'entrée | Tension de sortie nominale | Courant de sortie nominal | |
|---|---|---|---|---|

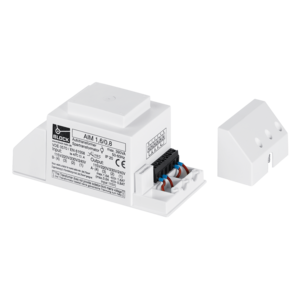

| AIM 1,6/0,8 | 115 V CA/ 220 V CA/ 230 V CA/ 240 V CA | 115 V CA/ 220 V CA/ 230 V CA/ 240 V CA | 0,80 A (PRI 115/ SEC 220-240); 1,60 A (PRI 220-240/ SEC 115-240) | |

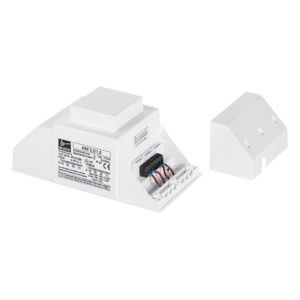

| AIM 3,2/1,6 | 115 V CA/ 220 V CA/ 230 V CA/ 240 V CA | 115 V CA/ 220 V CA/ 230 V CA/ 240 V CA | 1,60 A (PRI 115/ SEC 220-240); 3,20 A (PRI 220-240/SEC 115-240) | |
| AIM 5,0/2,5 | 115 V CA/ 220 V CA/ 230 V CA/ 240 V CA | 115 V CA/ 220 V CA/ 230 V CA/ 240 V CA | 2,50 A (PRI 115/ SEC 220-240); 5,00 A (PRI 220-240/SEC 115-240) | |
| AIM 10/5 | 115 V CA/ 220 V CA/ 230 V CA/ 240 V CA | 115 V CA/ 220 V CA/ 230 V CA/ 240 V CA | 5,00 A (PRI 115/ SEC 220-240); 10,00 A (PRI 220-240/SEC 115-240) | |
| AIM 16/8 | 115 V CA/ 220 V CA/ 230 V CA/ 240 V CA | 115 V CA/ 220 V CA/ 230 V CA/ 240 V CA | 8,00 A (PRI 115/ SEC 220-240); 16,00 A (PRI 220-240/SEC 115-240) |
Spécifications techniques pour AIM 10/5
| Données d'entrée | |
|---|---|
| Tension nominale d'entrée | 115 V CA/ 220 V CA/ 230 V CA/ 240 V CA |
| Fréquence nominale | 50 - 60 Hz |
| Données sortie | |
|---|---|
| Tension de sortie nominale | 115 V CA/ 220 V CA/ 230 V CA/ 240 V CA |
| Courant de sortie nominal | 5,00 A (PRI 115/ SEC 220-240); 10,00 A (PRI 220-240/SEC 115-240) |
| Perte à vide (typ.) | 18,00 W |
| Environnement | |
|---|---|
| Température ambiante max. | 40 °C |
| Sécurité et protection | |
|---|---|
| Type | encapsulage |
| Classe du système d'isolation | B |
| Indice de protection | IP 20 |
| Classe de sécurité | I |
| Résistance aux courts-circuits | protection conditionnée contre les courts-circuits |
| Raccordement et montage | |
|---|---|
| Méthode de fixation | Trous de fixation dans le boîtier |
| Terminaux | bornes à vis |
| Dimensions et poids | |
|---|---|
| Hauteur | 166 mm |
| Large | 200 mm |
| Profondeur | 283 mm |
| Poids | 12,1 kg |
Informations sur la série AIM
Informations générales
- Indice de protection IP 20
- Température ambiante de 40 °C max.
- Classe d’isolation A ou B
- Courant de sortie assigné 0,8 - 16 A
- Tension de sortie assignée 115/220/230/240 V CA
- Tension d’entrée assignée 115/220/230/240 V CA
Avantages
- Degré d’efficacité très élevé
- Protection intégrée contre les courts-circuits et les surcharges
- Poids et encombrement faibles (contrairement aux transformateurs d’isolement)
- Très bonne protection contre l’humidité et faible développement du bruit grâce à l'encapsulation intégrale avec notre résine de coulée XtraDenseFill (AIM 1,6/0,8 - AIM 5,0/2,5)
- Bornes de connexion à vis sous le couvercle avec capacité de traction
