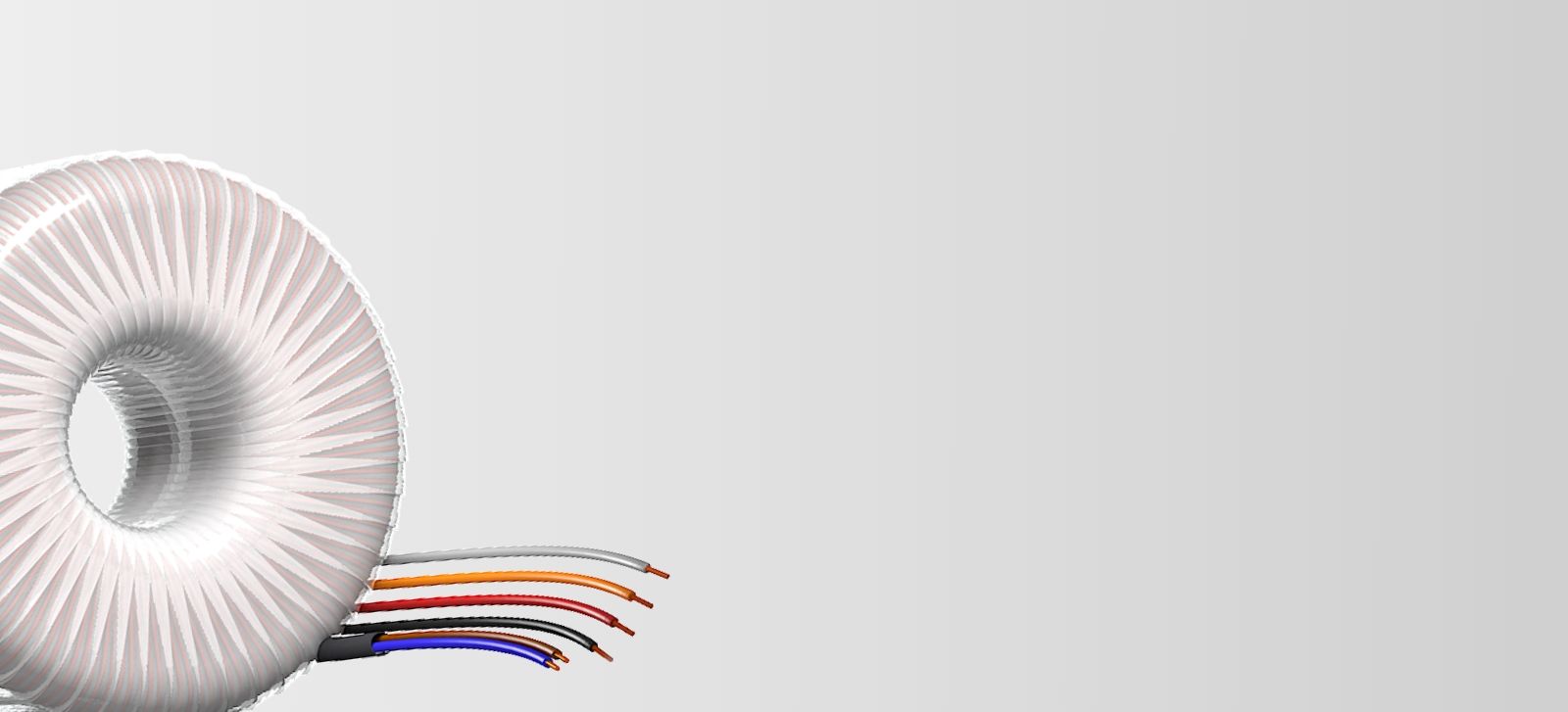

Transformateurs toriques

Les transformateurs toriques, de par leur forme, ne produisent que de très faibles champs de dispersion, sans perturbation pour les pièces placées à proximité. Les transformateurs se caractérisent par une très faible hauteur. Les transformateurs de réseau, de sécurité ou d’isolement présentent un avantage important lorsque les conditions d’installation sont complexes. Les transformateurs toriques peuvent être brasés directement sur un circuit imprimé par une sortie de fil à faible encombrement. La gamme standard BLOCK propose des puissances de sortie de 0,35 VA à 3 000 VA.

En bref :

◼︎ Transformateur de sécurité ou de séparation des circuits
◼︎ Hauteur très limitée
◼︎ Faible encombrement
◼︎ Puissance de sortie: 0,35 VA à 3 000 VA

Interlocuteur:

Andreas Reinhardt

Andreas ReinhardtResponsable du développement de la division transformateurs

Téléchargements

Recherche de produits tous les Transformateurs

Recherche de produits Transformateurs toriques

afficher les filtres de sélection
Type d’appareil
Puissance de sortie
Tension d’entrée
Tension de sortie
149 Variantes de 2 produits
Vous avez peut-être d’autres exigences ? Nous pouvons vous aider !
Illustration de BLOCK Article: RKD
RKD
Transformateur torique et transformateur d’isolement
, PRI 2 x 115 V CA, SEC 2 x 6 – 2 x 115 V CA, 15 – 3.000 VA
Afficher les variantes
Variante Tension nominale d'entrée Tension de sortie nominale Puissance nominale
RKD 15/2x6 2 x 115 V CA 2 x 6 V CA 15 VA
RKD 15/2x9 2 x 115 V CA 2 x 9 V CA 15 VA
RKD 15/2x12 2 x 115 V CA 2 x 12 V CA 15 VA
RKD 15/2x15 2 x 115 V CA 2 x 15 V CA 15 VA
RKD 15/2x18 2 x 115 V CA 2 x 18 V CA 15 VA
RKD 20/2x12 2 x 115 V CA 2 x 12 V CA 20 VA
RKD 20/2x15 2 x 115 V CA 2 x 15 V CA 20 VA
RKD 20/2x18 2 x 115 V CA 2 x 18 V CA 20 VA
RKD 20/2x24 2 x 115 V CA 2 x 24 V CA 20 VA
RKD 30/2x6 2 x 115 V CA 2 x 6 V CA 30 VA
RKD 30/2x9 2 x 115 V CA 2 x 9 V CA 30 VA
RKD 30/2x12 2 x 115 V CA 2 x 12 V CA 30 VA
RKD 30/2x15 2 x 115 V CA 2 x 15 V CA 30 VA
RKD 30/2x18 2 x 115 V CA 2 x 18 V CA 30 VA
RKD 30/2x24 2 x 115 V CA 2 x 24 V CA 30 VA
RKD 40/2x6 2 x 115 V CA 2 x 6 V CA 40 VA
RKD 40/2x9 2 x 115 V CA 2 x 9 V CA 40 VA
RKD 40/2x12 2 x 115 V CA 2 x 12 V CA 40 VA
RKD 40/2x15 2 x 115 V CA 2 x 15 V CA 40 VA
RKD 40/2x18 2 x 115 V CA 2 x 18 V CA 40 VA
RKD 40/2x24 2 x 115 V CA 2 x 24 V CA 40 VA
RKD 50/2x12 2 x 115 V CA 2 x 12 V CA 50 VA
RKD 50/2x15 2 x 115 V CA 2 x 15 V CA 50 VA
RKD 50/2x18 2 x 115 V CA 2 x 18 V CA 50 VA
RKD 50/2x24 2 x 115 V CA 2 x 24 V CA 50 VA
RKD 60/2x6 2 x 115 V CA 2 x 6 V CA 60 VA
RKD 60/2x9 2 x 115 V CA 2 x 9 V CA 60 VA
RKD 60/2x12 2 x 115 V CA 2 x 12 V CA 60 VA
RKD 60/2x15 2 x 115 V CA 2 x 15 V CA 60 VA
RKD 60/2x18 2 x 115 V CA 2 x 18 V CA 60 VA
RKD 60/2x24 2 x 115 V CA 2 x 24 V CA 60 VA
RKD 60/2x30 2 x 115 V CA 2 x 30 V CA 60 VA
RKD 80/2x12 2 x 115 V CA 2 x 12 V CA 80 VA
RKD 80/2x15 2 x 115 V CA 2 x 15 V CA 80 VA
RKD 80/2x18 2 x 115 V CA 2 x 18 V CA 80 VA
RKD 80/2x24 2 x 115 V CA 2 x 24 V CA 80 VA
RKD 100/2x9 2 x 115 V CA 2 x 9 V CA 100 VA
RKD 100/2x12 2 x 115 V CA 2 x 12 V CA 100 VA
RKD 100/2x15 2 x 115 V CA 2 x 15 V CA 100 VA
RKD 100/2x18 2 x 115 V CA 2 x 18 V CA 100 VA
RKD 100/2x24 2 x 115 V CA 2 x 24 V CA 100 VA
RKD 100/2x30 2 x 115 V CA 2 x 30 V CA 100 VA
RKD 120/2x9 2 x 115 V CA 2 x 9 V CA 120 VA
RKD 120/2x12 2 x 115 V CA 2 x 12 V CA 120 VA
RKD 120/2x15 2 x 115 V CA 2 x 15 V CA 120 VA
RKD 120/2x18 2 x 115 V CA 2 x 18 V CA 120 VA
RKD 120/2x24 2 x 115 V CA 2 x 24 V CA 120 VA
RKD 120/2x30 2 x 115 V CA 2 x 30 V CA 120 VA
RKD 160/2x12 2 x 115 V CA 2 x 12 V CA 160 VA
RKD 160/2x15 2 x 115 V CA 2 x 15 V CA 160 VA
RKD 160/2x18 2 x 115 V CA 2 x 18 V CA 160 VA
RKD 160/2x24 2 x 115 V CA 2 x 24 V CA 160 VA
RKD 160/2x30 2 x 115 V CA 2 x 30 V CA 160 VA
RKD 160/2x35 2 x 115 V CA 2 x 35 V CA 160 VA
RKD 200/2x12 2 x 115 V CA 2 x 12 V CA 200 VA
RKD 200/2x15 2 x 115 V CA 2 x 15 V CA 200 VA
RKD 200/2x18 2 x 115 V CA 2 x 18 V CA 200 VA
RKD 200/2x24 2 x 115 V CA 2 x 24 V CA 200 VA
RKD 225/2x12 2 x 115 V CA 2 x 12 V CA 225 VA
RKD 225/2x15 2 x 115 V CA 2 x 15 V CA 225 VA
RKD 225/2x18 2 x 115 V CA 2 x 18 V CA 225 VA
RKD 225/2x24 2 x 115 V CA 2 x 24 V CA 225 VA
RKD 225/2x30 2 x 115 V CA 2 x 30 V CA 225 VA
RKD 250/2x12 2 x 115 V CA 2 x 12 V CA 250 VA
RKD 250/2x18 2 x 115 V CA 2 x 18 V CA 250 VA
RKD 250/2x24 2 x 115 V CA 2 x 24 V CA 250 VA
RKD 250/2x30 2 x 115 V CA 2 x 30 V CA 250 VA
RKD 300/2x12 2 x 115 V CA 2 x 12 V CA 300 VA
RKD 300/2x18 2 x 115 V CA 2 x 18 V CA 300 VA
RKD 300/2x24 2 x 115 V CA 2 x 24 V CA 300 VA
RKD 330/2x18 2 x 115 V CA 2 x 18 V CA 330 VA
RKD 400/2x18 2 x 115 V CA 2 x 18 V CA 400 VA
RKD 400/2x24 2 x 115 V CA 2 x 24 V CA 400 VA
RKD 400/2x30 2 x 115 V CA 2 x 30 V CA 400 VA
RKD 500/2x24 2 x 115 V CA 2 x 24 V CA 500 VA
RKD 500/2x30 2 x 115 V CA 2 x 30 V CA 500 VA
RKD 500/2x35 2 x 115 V CA 2 x 35 V CA 500 VA
RKD 625/2x30 2 x 115 V CA 2 x 30 V CA 625 VA
RKD 625/2x115 2 x 115 V CA 2 x 115 V CA 625 VA
RKD 800/2x40 2 x 115 V CA 2 x 40 V CA 800 VA
RKD 800/2x115 2 x 115 V CA 2 x 115 V CA 800 VA
RKD 1000/2x50 2 x 115 V CA 2 x 50 V CA 1.000 VA
RKD 1000/2x115 2 x 115 V CA 2 x 115 V CA 1.000 VA
RKD 1200/2x115 2 x 115 V CA 2 x 115 V CA 1.200 VA
RKD 1600/2x115 2 x 115 V CA 2 x 115 V CA 1.600 VA
RKD 2000/2x115 2 x 115 V CA 2 x 115 V CA 2.000 VA
RKD 3000/2x115 2 x 115 V CA 2 x 115 V CA 3.000 VA
Vous avez peut-être d’autres exigences ? Nous pouvons vous aider !
Illustration de BLOCK Article: RTE
RTE
Transformateur torique et transformateur d’isolement
, PRI 230 V CA, SEC 2 x 12 – 2 x 35 V CA, 15 – 625 VA
Afficher les variantes
Variante Tension nominale d'entrée Tension de sortie nominale Puissance nominale
RTE 15/2x12 230 V CA 2 x 12 V CA 15 VA
RTE 15/2x15 230 V CA 2 x 15 V CA 15 VA
RTE 15/2x18 230 V CA 2 x 18 V CA 15 VA
RTE 20/2x12 230 V CA 2 x 12 V CA 20 VA
RTE 20/2x15 230 V CA 2 x 15 V CA 20 VA
RTE 20/2x18 230 V CA 2 x 18 V CA 20 VA
RTE 20/2x24 230 V CA 2 x 24 V CA 20 VA
RTE 30/2x12 230 V CA 2 x 12 V CA 30 VA
RTE 30/2x15 230 V CA 2 x 15 V CA 30 VA
RTE 30/2x18 230 V CA 2 x 18 V CA 30 VA
RTE 30/2x24 230 V CA 2 x 24 V CA 30 VA
RTE 40/2x12 230 V CA 2 x 12 V CA 40 VA
RTE 40/2x15 230 V CA 2 x 15 V CA 40 VA
RTE 40/2x18 230 V CA 2 x 18 V CA 40 VA
RTE 40/2x24 230 V CA 2 x 24 V CA 40 VA
RTE 50/2x12 230 V CA 2 x 12 V CA 50 VA
RTE 50/2x15 230 V CA 2 x 15 V CA 50 VA
RTE 50/2x18 230 V CA 2 x 18 V CA 50 VA
RTE 50/2x24 230 V CA 2 x 24 V CA 50 VA
RTE 60/2x12 230 V CA 2 x 12 V CA 60 VA
RTE 60/2x15 230 V CA 2 x 15 V CA 60 VA
RTE 60/2x18 230 V CA 2 x 18 V CA 60 VA
RTE 60/2x24 230 V CA 2 x 24 V CA 60 VA
RTE 80/2x12 230 V CA 2 x 12 V CA 80 VA
RTE 80/2x15 230 V CA 2 x 15 V CA 80 VA
RTE 80/2x18 230 V CA 2 x 18 V CA 80 VA
RTE 80/2x24 230 V CA 2 x 24 V CA 80 VA
RTE 100/2x12 230 V CA 2 x 12 V CA 100 VA
RTE 100/2x15 230 V CA 2 x 15 V CA 100 VA
RTE 100/2x18 230 V CA 2 x 18 V CA 100 VA
RTE 100/2x24 230 V CA 2 x 24 V CA 100 VA
RTE 120/2x12 230 V CA 2 x 12 V CA 120 VA
RTE 120/2x15 230 V CA 2 x 15 V CA 120 VA
RTE 120/2x18 230 V CA 2 x 18 V CA 120 VA
RTE 120/2x24 230 V CA 2 x 24 V CA 120 VA
RTE 120/2x30 230 V CA 2 x 30 V CA 120 VA
RTE 160/2x12 230 V CA 2 x 12 V CA 160 VA
RTE 160/2x15 230 V CA 2 x 15 V CA 160 VA
RTE 160/2x18 230 V CA 2 x 18 V CA 160 VA
RTE 160/2x24 230 V CA 2 x 24 V CA 160 VA
RTE 200/2x12 230 V CA 2 x 12 V CA 200 VA
RTE 200/2x15 230 V CA 2 x 15 V CA 200 VA
RTE 200/2x18 230 V CA 2 x 18 V CA 200 VA
RTE 200/2x24 230 V CA 2 x 24 V CA 200 VA
RTE 225/2x12 230 V CA 2 x 12 V CA 225 VA
RTE 225/2x15 230 V CA 2 x 15 V CA 225 VA
RTE 225/2x18 230 V CA 2 x 18 V CA 225 VA
RTE 225/2x24 230 V CA 2 x 24 V CA 225 VA
RTE 250/2x12 230 V CA 2 x 12 V CA 250 VA
RTE 250/2x18 230 V CA 2 x 18 V CA 250 VA
RTE 250/2x24 230 V CA 2 x 24 V CA 250 VA
RTE 250/2x30 230 V CA 2 x 30 V CA 250 VA
RTE 300/2x18 230 V CA 2 x 18 V CA 300 VA
RTE 300/2x24 230 V CA 2 x 24 V CA 300 VA
RTE 330/2x18 230 V CA 2 x 18 V CA 330 VA
RTE 400/2x18 230 V CA 2 x 18 V CA 400 VA
RTE 400/2x24 230 V CA 2 x 24 V CA 400 VA
RTE 400/2x30 230 V CA 2 x 30 V CA 400 VA
RTE 500/2x24 230 V CA 2 x 24 V CA 500 VA
RTE 500/2x30 230 V CA 2 x 30 V CA 500 VA
RTE 500/2x35 230 V CA 2 x 35 V CA 500 VA
RTE 625/2x30 230 V CA 2 x 30 V CA 625 VA
Vous avez peut-être d’autres exigences ? Nous pouvons vous aider !
