Les filtres CEM passifs de BLOCK sont utilisés pour supprimer les perturbations électromagnétiques entre le réseau et le convertisseur de fréquences sur la plage de fréquences comprise entre 150 kHz et 30 MHz. Ils permettent de respecter les seuils exigés par des normes pour les zones résidentielles et industrielles.
Le filtre de réseau peut associer le filtre CEM passif à une bobine de réactance à courant de réseau afin de réduire également les perturbations à basse fréquence (harmoniques).
En bref :
◼︎ Atténuation des tensions perturbatrices >=150 kHz
◼︎ Respect des seuils normatifs pour les zones résidentielles et industrielles
◼︎ Fonctionnement parfait sur les disjoncteurs différentiels FI 30 mA/300 mA grâce à l’utilisation de solutions de filtrage à faible courant de fuite
◼︎ Renforcement de l’immunité de l’installation aux parasites
Recherche de produits Filtres CEM
Phases
Type de protection
Connexions
Méthode de fixation
Tension nominal
Courant nominal
- 1 A (3)
- 10 A (3)
- 12 A (4)
- 16 A (4)
- 2 A (1)
- 2,5 A (2)
- 20 A (3)
- 25 A (2)
- 3 A (3)
- 3 x 10 A (2)
- 3 x 100 A (8)
- 3 x 1000 A (1)
- 3 x 110 A (1)
- 3 x 12 A (9)
- 3 x 130 A (9)
- 3 x 16 A (13)
- 3 x 180 A (9)
- 3 x 1800 A (1)
- 3 x 25 A (3)
- 3 x 250 A (7)
- 3 x 2500 A (1)
- 3 x 270 A (1)
- 3 x 3 A (2)
- 3 x 30 A (8)
- 3 x 35 A (1)
- 3 x 36 A (1)
- 3 x 400 A (1)
- 3 x 42 A (8)
- 3 x 50 A (3)
- 3 x 55 A (8)
- 3 x 6 A (2)
- 3 x 7 A (1)
- 3 x 75 A (8)
- 3 x 750 A (1)
- 3 x 8 A (9)
- 3 x 80 A (3)
- 30 A (2)
- 4 A (2)
- 42 A (2)
- 55 A (2)
- 6 A (3)
- 65 A (1)
- 8 A (2)
159 Variantes de 19 produits
Vous avez peut-être d’autres exigences ?
Nous pouvons vous aider !

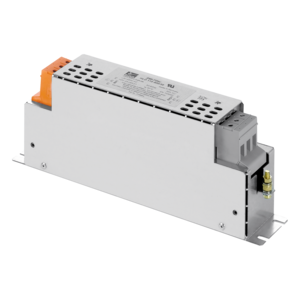

HLD 110
Filtre d’antiparasitage, triphasé
3 x 520 V CA, 3 x 8 – 3 x 250 A, Courant de fuite 20.00 - 37.00 mA, Pour une suppression améliorée des interférences électromagnétiques
| Variante | Tension nominale | Courant nominale | Courant de fuite (50 Hz)* | |
|---|---|---|---|---|
| HLD 110-500/8 | 3 x 520 V CA | 3 x 8 A | 20,00 mA | |
| HLD 110-500/12 | 3 x 520 V CA | 3 x 12 A | 20,00 mA | |
| HLD 110-500/16 | 3 x 520 V CA | 3 x 16 A | 21,00 mA | |
| HLD 110-500/30 | 3 x 520 V CA | 3 x 30 A | 29,00 mA | |
| HLD 110-500/42 | 3 x 520 V CA | 3 x 42 A | 20,00 mA | |
| HLD 110-500/55 | 3 x 520 V CA | 3 x 55 A | 30,00 mA | |
| HLD 110-500/75 | 3 x 520 V CA | 3 x 75 A | 22,00 mA | |
| HLD 110-500/100 | 3 x 520 V CA | 3 x 100 A | 30,00 mA | |
| HLD 110-500/130 | 3 x 520 V CA | 3 x 130 A | 22,00 mA | |
| HLD 110-500/180 | 3 x 520 V CA | 3 x 180 A | 31,00 mA | |
| HLD 110-500/250 | 3 x 520 V CA | 3 x 250 A | 37,00 mA |
Vous avez peut-être d’autres exigences ?
Nous pouvons vous aider !
HLD 310
Filtre d'antiparasitage, triphasé, courant de fuite faible
3 x 520 V CA, 3 x 8 – 3 x 250 A, Courant de fuite <0,4 mA, Pour des exigences plus élevées
| Variante | Tension nominale | Courant nominale | Courant de fuite (50 Hz)* | |
|---|---|---|---|---|
| HLD 310-500/8 | 3 x 520 V CA | 3 x 8 A | <0,40 mA | |
| HLD 310-500/12 | 3 x 520 V CA | 3 x 12 A | <0,40 mA | |
| HLD 310-500/16 | 3 x 520 V CA | 3 x 16 A | <0,40 mA | |
| HLD 310-500/30 | 3 x 520 V CA | 3 x 30 A | <0,40 mA | |
| HLD 310-500/42 | 3 x 520 V CA | 3 x 42 A | <0,40 mA | |
| HLD 310-500/55 | 3 x 520 V CA | 3 x 55 A | <0,40 mA | |
| HLD 310-500/75 | 3 x 520 V CA | 3 x 75 A | <0,40 mA | |
| HLD 310-500/100 | 3 x 520 V CA | 3 x 100 A | <0,40 mA | |
| HLD 310-500/130 | 3 x 520 V CA | 3 x 130 A | <0,40 mA | |
| HLD 310-500/180 | 3 x 520 V CA | 3 x 180 A | <0,40 mA | |
| HLD 310-500/250 | 3 x 520 V CA | 3 x 250 A | <0,40 mA |
Vous avez peut-être d’autres exigences ?
Nous pouvons vous aider !
HLD 710
Filtre d'antiparasitage, triphasé, courant de fuite réduit
3 x 520 V CA, 3 x 8 – 3 x 250 A, Courant de fuite 6.00 - 7.00 mA, Pour des exigences plus élevées
| Variante | Tension nominale | Courant nominale | Courant de fuite (50 Hz)* | |
|---|---|---|---|---|
| HLD 710-500/8 | 3 x 520 V CA | 3 x 8 A | 6,00 mA | |
| HLD 710-500/12 | 3 x 520 V CA | 3 x 12 A | 6,00 mA | |
| HLD 710-500/16 | 3 x 520 V CA | 3 x 16 A | 6,00 mA | |
| HLD 710-500/30 | 3 x 520 V CA | 3 x 30 A | 6,50 mA | |
| HLD 710-500/42 | 3 x 520 V CA | 3 x 42 A | 6,50 mA | |
| HLD 710-500/55 | 3 x 520 V CA | 3 x 55 A | 6,50 mA | |
| HLD 710-500/75 | 3 x 520 V CA | 3 x 75 A | 6,50 mA | |
| HLD 710-500/100 | 3 x 520 V CA | 3 x 100 A | 6,50 mA | |
| HLD 710-500/130 | 3 x 520 V CA | 3 x 130 A | 6,50 mA | |
| HLD 710-500/180 | 3 x 520 V CA | 3 x 180 A | 7,00 mA | |
| HLD 710-500/250 | 3 x 520 V CA | 3 x 250 A | 7,00 mA |
Vous avez peut-être d’autres exigences ?
Nous pouvons vous aider !
HLD 103
Filtre d’antiparasitage, triphasé
3 x 520 V CA, 3 x 270 – 3 x 1800 A, Courant de fuite 60.00 mA, Pour une suppression améliorée des interférences électromagnétiques
| Variante | Tension nominale | Courant nominale | Courant de fuite (50 Hz)* | |
|---|---|---|---|---|
| HLD 103-500/270 | 3 x 520 V CA | 3 x 270 A | 570,00 mA | |
| HLD 103-500/400 | 3 x 520 V CA | 3 x 400 A | 570,00 mA | |
| HLD 103-500/750 | 3 x 520 V CA | 3 x 750 A | 570,00 mA | |
| HLD103-500/1000 | 3 x 520 V CA | 3 x 1000 A | 570,00 mA | |
| HLD103-500/1800 | 3 x 520 V CA | 3 x 1800 A | 570,00 mA | |
| HLD103-500/2500 | 3 x 520 V CA | 3 x 2500 A | 570,00 mA |
Vous avez peut-être d’autres exigences ?
Nous pouvons vous aider !
HFD 156
Filtre d’antiparasitage, triphasé
3 x 480 V CA, 3 x 3 – 3 x 16 A, Courant de fuite 1,00 mA, Pour la suppression générale des interférences électromagnétiques
| Variante | Tension nominale | Courant nominale | Courant de fuite (50 Hz)* | |
|---|---|---|---|---|
| HFD 156-400/3 | 3 x 480 V CA | 3 x 3 A | 1,00 mA | |
| HFD 156-400/6 | 3 x 480 V CA | 3 x 6 A | 1,00 mA | |
| HFD 156-400/10 | 3 x 480 V CA | 3 x 10 A | 1,00 mA | |
| HFD 156-400/12 | 3 x 480 V CA | 3 x 12 A | 1,00 mA | |
| HFD 156-400/16 | 3 x 480 V CA | 3 x 16 A | 1,00 mA |
Vous avez peut-être d’autres exigences ?
Nous pouvons vous aider !
HFD 356
Filtre d'antiparasitage, triphasé, courant de fuite faible
3 x 480 V CA, 3 x 3 – 3 x 16 A, Courant de fuite 0.50 mA, Courant de fuite faible
| Variante | Tension nominale | Courant nominale | Courant de fuite (50 Hz)* | |
|---|---|---|---|---|
| HFD 356-400/3 | 3 x 480 V CA | 3 x 3 A | 0,50 mA | |
| HFD 356-400/6 | 3 x 480 V CA | 3 x 6 A | 0,50 mA | |
| HFD 356-400/10 | 3 x 480 V CA | 3 x 10 A | 0,50 mA | |
| HFD 356-400/12 | 3 x 480 V CA | 3 x 12 A | 0,50 mA | |
| HFD 356-400/16 | 3 x 480 V CA | 3 x 16 A | 0,50 mA |
Vous avez peut-être d’autres exigences ?
Nous pouvons vous aider !
HLD 810
Filtre d'antiparasitage, triphasé, pour les réseaux IT
3 x 520 V CA, 3 x 8 – 3 x 250 A, Courant de fuite 0 mA, Pour des exigences plus élevées
| Variante | Tension nominale | Courant nominale | |
|---|---|---|---|
| HLD 810-500/8 | 3 x 520 V CA | 3 x 8 A | |
| HLD 810-500/12 | 3 x 520 V CA | 3 x 12 A | |
| HLD 810-500/16 | 3 x 520 V CA | 3 x 16 A | |
| HLD 810-500/30 | 3 x 520 V CA | 3 x 30 A | |
| HLD 810-500/42 | 3 x 520 V CA | 3 x 42 A | |
| HLD 810-500/55 | 3 x 520 V CA | 3 x 55 A | |
| HLD 810-500/75 | 3 x 520 V CA | 3 x 75 A | |
| HLD 810-500/100 | 3 x 520 V CA | 3 x 100 A | |
| HLD 810-500/130 | 3 x 520 V CA | 3 x 130 A | |
| HLD 810-500/180 | 3 x 520 V CA | 3 x 180 A | |
| HLD 810-500/250 | 3 x 520 V CA | 3 x 250 A |
Vous avez peut-être d’autres exigences ?
Nous pouvons vous aider !
HFD 510
Filtre d'antiparasitage, triphasé
3 x 520 V CA, 3 x 8 – 3 x 180 A, Courant de fuite 4.00 - 43.00 mA, Répond aux exigences les plus strictes
| Variante | Tension nominale | Courant nominale | Courant de fuite (50 Hz)* | |
|---|---|---|---|---|
| HFD 510-500/8 | 3 x 520 V CA | 3 x 8 A | 4,00 mA | |
| HFD 510-500/16 | 3 x 520 V CA | 3 x 16 A | 20,00 mA | |
| HFD 510-500/25 | 3 x 520 V CA | 3 x 25 A | 18,00 mA | |
| HFD 510-500/35 | 3 x 520 V CA | 3 x 35 A | 24,00 mA | |
| HFD 510-500/50 | 3 x 520 V CA | 3 x 50 A | 20,00 mA | |
| HFD 510-500/80 | 3 x 520 V CA | 3 x 80 A | 33,00 mA | |
| HFD 510-500/130 | 3 x 520 V CA | 3 x 130 A | 42,00 mA | |
| HFD 510-500/180 | 3 x 520 V CA | 3 x 180 A | 43,00 mA |
Vous avez peut-être d’autres exigences ?
Nous pouvons vous aider !
HFD 210
Filtre d'antiparasitage, triphasé
3 x 520 V CA, 3 x 7 – 3 x 180 A, Courant de fuite 13,00 - 18,00 mA, Pour des exigences plus élevées
| Variante | Tension nominale | Courant nominale | Courant de fuite (50 Hz)* | |
|---|---|---|---|---|
| HFD 210-500/7 | 3 x 520 V CA | 3 x 7 A | 13,00 mA | |
| HFD 210-500/16 | 3 x 520 V CA | 3 x 16 A | 14,00 mA | |
| HFD 210-500/30 | 3 x 520 V CA | 3 x 30 A | 16,00 mA | |
| HFD 210-500/42 | 3 x 520 V CA | 3 x 42 A | 16,00 mA | |
| HFD 210-500/55 | 3 x 520 V CA | 3 x 55 A | 16,00 mA | |
| HFD 210-500/75 | 3 x 520 V CA | 3 x 75 A | 16,00 mA | |
| HFD 210-500/100 | 3 x 520 V CA | 3 x 100 A | 16,00 mA | |
| HFD 210-500/130 | 3 x 520 V CA | 3 x 130 A | 18,00 mA | |
| HFD 210-500/180 | 3 x 520 V CA | 3 x 180 A | 18,00 mA |
Vous avez peut-être d’autres exigences ?
Nous pouvons vous aider !
HFD 500
Filtre d'antiparasitage, triphasé
3 x 520 V CA, 3 x 8 – 3 x 110 A, Courant de fuite 18.00 - 66.00 mA, Dans des conditions générales
| Variante | Tension nominale | Courant nominale | Courant de fuite (50 Hz)* | |
|---|---|---|---|---|
| HFD 500/8 | 3 x 520 V CA | 3 x 8 A | 18,00 mA | |
| HFD 500/16 | 3 x 520 V CA | 3 x 16 A | 18,00 mA | |
| HFD 500/25 | 3 x 520 V CA | 3 x 25 A | 34,00 mA | |
| HFD 500/36 | 3 x 520 V CA | 3 x 36 A | 34,00 mA | |
| HFD 500/50 | 3 x 520 V CA | 3 x 50 A | 34,00 mA | |
| HFD 500/80 | 3 x 520 V CA | 3 x 80 A | 66,00 mA | |
| HFD 500/110 | 3 x 520 V CA | 3 x 110 A | 66,00 mA |
Vous avez peut-être d’autres exigences ?
Nous pouvons vous aider !
résultats 1 - 10 de 19
