Prêt pour l’industrie 4.0 grâce aux systèmes polyvalents d’alimentation CC sans interruption

L’utilisation croissante de procédés de production automatisés et intelligents dans les applications 12 V, 24 V et 48 V est associée à la recherche permanente de nouveaux moyens de protection contre les fluctuations et les creux de tension. Les exigences liées aux systèmes d’alimentation CC sans interruption disponibles sur le marché changent.

L’industrie 4.0 est de plus de plus présente dans les procédés de production des entreprises. La mise en réseau et l’automatisation se retrouvent non seulement dans les petites installations, mais aussi dans les grandes chaînes de production. Pour en tirer le meilleur parti, les entreprises font souvent fonctionner les installations de ce type en continu. Dans ce cas, il est indispensable qu’elles disposent d’un système garanti opérationnel, car les fluctuations ou les creux de tension imprévus dans la plage de tensions de commande peuvent mettre en péril le fonctionnement de l’installation dans son intégralité.

La capacité de fonctionnement de l’installation toute entière dépend pour une grande part de cette plage souvent négligée. C’est à ce niveau de tension que s’effectuent la totalité de la surveillance et de la commande qui, en cas de creux de tension, affecte la capacité opérationnelle de l’ensemble du système. Un creux de tension de courte durée peut entraîner une erreur dans le procédé de production et jusqu’à un arrêt complet de toute l’installation. Si aucune mesure de protection n’est alors prévue, cela peut conduire non seulement à un arrêt de la production, mais aussi à la perte de données sensibles. Pour l’entreprise, quelle qu’elle soit, une telle situation entraîne bien plus que de simples pertes financières.

Systèmes d’alimentation CC sans interruption polyvalents

Après avoir conçu un système d’alimentation sans interruption adapté pour la protection de l’installation, il faut ensuite utiliser des accumateurs d’énergie de grande capacité pour fournir la tension alternative. Mais il faut aussi garantir une protection suffisante de la tension continue. Ainsi, les exigences imposées aux systèmes d’alimentation CC sans interruption actuels sont nombreuses, de sorte qu’un système de ce type innovant se doit d’être doté de toute une série de systèmes de surveillance, de charge et de notification pour pouvoir répondre de manière optimale à toutes les situations.

Tout en un seul coup d’œil

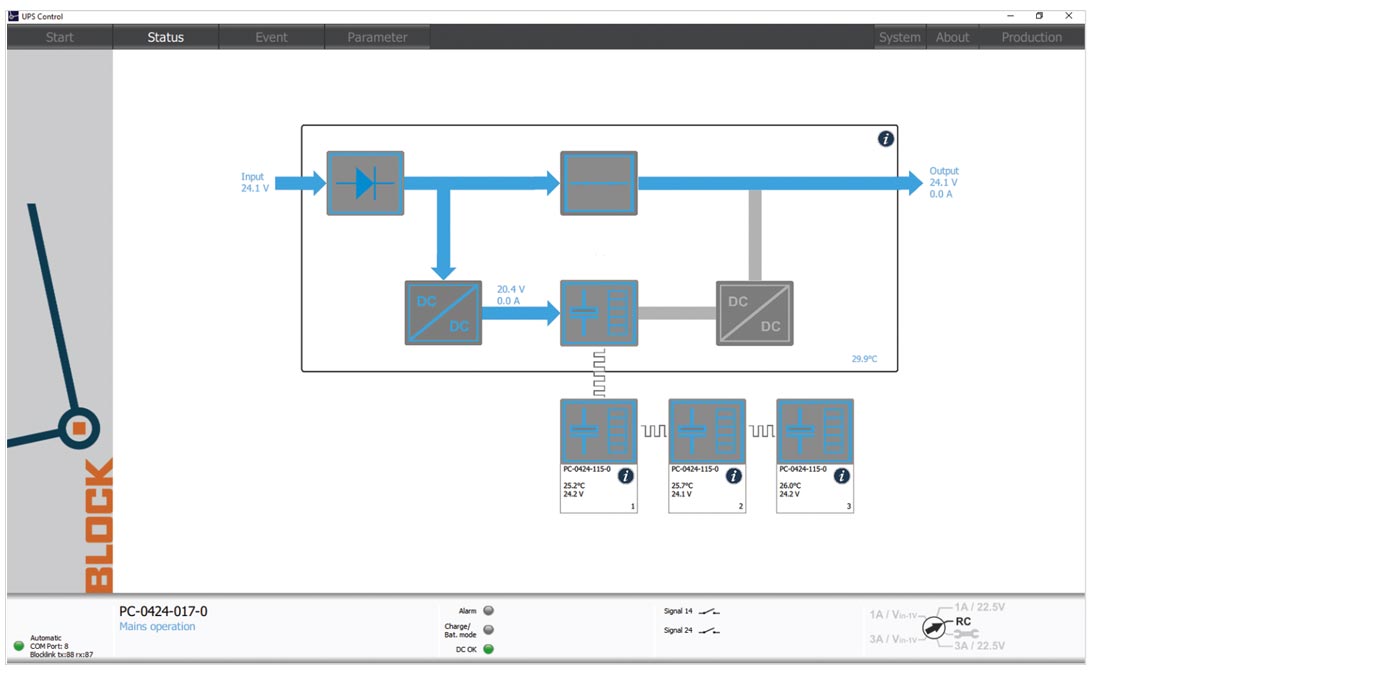

Les systèmes d’alimentation sans interruption équipés d’une interface de communication, de contacts de signalisation isolés et de LED de signalisation sont les mieux préparés pour une intégration dans l’industrie 4.0 actuelle. En les reliant à une commande ou un PC industriel, il est possible, avec un logiciel adapté et le dispositif de visualisation associé, d’obtenir un système de surveillance des conditions qui permet d’assurer le suivi de toutes les tensions et de tous les courants en temps réel. Avec leur interface USB découplée servant à la visualisation et au paramétrage et jusqu’à trois contacts de signalisation personnalisables, les modules d’alimentation CC sans interruption de BLOCK offrent une solution complète. Le logiciel de contrôle associé permet d’obtenir une vue d’ensemble de tous les courants et tensions présents dans l’alimentation sans interruption. Ces informations sont utilisées pour personnaliser la configuration des contacts de signalisation existants en fonction des exigences de l’installation.

Accumulateur d’énergie, le bon choix

Outre les exigences techniques relatives aux unités de charge et de commande, il faut également tenir compte de certains facteurs lors du choix d’un accumulateur d’énergie adapté pour compléter le système d’alimentation sans interruption. Lors de la recherche, on se rend vite compte que l’on revient aux accumulateurs d’énergie les plus courants que sont les ions de lithium (éléments lithium-ion classiques ou lithium fer phosphate), les batteries au plomb (batteries au plomb gel standard ou batteries au plomb pur) et les supercondensateurs. L’application est déterminante pour le choix du bon accumulateur d’énergie. Pour obtenir une alimentation sans interruption de base avec le bon accumulateur, le plus simple est d'utiliser des batteries au plomb gel ou des éléments lithium-ion. Les accumulateurs d’énergie de ce type sont proposés avec des capacités élevées et sont donc idéals pour les périodes tampons longues. Grâce à l’intelligence intégrée, les batteries au plomb gel PVAF et PVA de BLOCK offrent un large choix de capacités de 0,8 Ah à 12 Ah qui, selon la charge, permettent de pallier les pannes de secteur d’une durée de plusieurs minutes à plusieurs heures. Cependant, en raison de contraintes technologiques, la durée de vie des batteries est limitée à température élevée, ce qui nécessite une approche différente. Par exemple, si le domaine d’application se caractérise par des températures élevées de plus de 40 °C ou par un accès difficile, il est avantageux d’utiliser des supercondensateurs. Avec une durée de vie de plus de 15 ans même à des températures supérieures à 40 °C, l’alimentation capacitive sans interruption de BLOCK (PC-0424-017-0) offre un système d’alimentation sans interruption résistant et à longue durée de vie. Cela permet d’éliminer les coûts de maintenance élevés ou, tout du moins, de les réduire.

Durée de vie optimale pour les systèmes de batterie/charge intelligents

Pour tirer pleinement parti d’un système d’alimentation sans interruption, il faut veiller à ce que l’unité d’alimentation sans interruption et l’accumulateur d’énergie soient en mesure de communiquer entre eux. Une unité de charge et de commande intelligente telle que le modèle PC-0524-400-0 associée à des modules de batterie de la gamme PVAF ou PBAT permet de tirer le maximum du système d’alimentation sans interruption. Grâce au système intelligent, toutes les informations des modules de batterie sont transmises à l’alimentation sans interruption. Cela ne permet pas seulement de choisir pour chaque état de fonctionnement un comportement de charge approprié visant à prolonger la durée de vie de la batterie, mais aussi d’être notifié en temps opportun lorsque la batterie arrive en fin de vie. Ainsi et grâce au remplacement anticipé des modules de batterie, qui peut s’effectuer lors de la maintenance normale par exemple, l’installation est protégée en permanence.

Alimentation d’un PC industriel

L’argument principal en faveur d’un système d’alimentation CC sans interruption est la protection du PC industriel. Ici, il ne s’agit pas seulement d’assurer que l’alimentation est suffisante, mais aussi que le PC industriel est arrêté correctement. Grâce au mode d’arrêt de PC industriel des alimentations CC sans interruption BLOCK, l’unité de charge et de commande (PC-0524-400-0) et l’alimentation capacitive sans interruption (PC-0424-017-0) permettent d’arrêter le PC industriel correctement. En cas de détection d’un creux de tension, l’alimentation attend, après une certaine séquence, que l’alimentation soit rétablie. Si elle ne l’est pas, l’alimentation sans interruption envoie un signal au PC industriel à l’aide de son contact de signalisation isolé afin de l’arrêter correctement. Si l’alimentation est rétablie après l’arrêt du PC industriel, un nouveau signal est envoyé pour le démarrer sans intervention de l’opérateur. Ainsi, il est possible de reprendre la production sans difficulté, même après une longue pause.
