TT3-A160-4040-0

Trenntransformator TT3 Neo

Variante TT3-A160-4040-0
Bemessungseingangsspannung 3 x 400 Vac Bemessungsausgangsspannung 3 x 400 Vac Bemessungsleistung 160.000 VA
Variante Bemessungseingangsspannung Bemessungsausgangsspannung Bemessungsleistung
TT3-A010-4040-0 3 x 400 Vac 3 x 400 Vac 10.000 VA
TT3-A016-4040-0 3 x 400 Vac 3 x 400 Vac 16.000 VA
TT3-A020-4040-0 3 x 400 Vac 3 x 400 Vac 20.000 VA
TT3-A025-4040-0 3 x 400 Vac 3 x 400 Vac 25.000 VA
TT3-A030-4040-0 3 x 400 Vac 3 x 400 Vac 30.000 VA
TT3-A040-4040-0 3 x 400 Vac 3 x 400 Vac 40.000 VA
TT3-A050-4040-0 3 x 400 Vac 3 x 400 Vac 50.000 VA
TT3-A063-4040-0 3 x 400 Vac 3 x 400 Vac 63.000 VA
TT3-A080-4040-0 3 x 400 Vac 3 x 400 Vac 80.000 VA
TT3-A100-4040-0 3 x 400 Vac 3 x 400 Vac 100.000 VA
TT3-A125-4040-0 3 x 400 Vac 3 x 400 Vac 125.000 VA
TT3-A160-4040-0 3 x 400 Vac 3 x 400 Vac 160.000 VA
TT3-A200-4040-0 3 x 400 Vac 3 x 400 Vac 200.000 VA
TT3-A250-4040-0 3 x 400 Vac 3 x 400 Vac 250.000 VA
TT3-A315-4040-0 3 x 400 Vac 3 x 400 Vac 315.000 VA
TT3-A400-4040-0 3 x 400 Vac 3 x 400 Vac 400.000 VA
TT3-A500-4040-0 3 x 400 Vac 3 x 400 Vac 500.000 VA
TT3-A630-4040-0 3 x 400 Vac 3 x 400 Vac 630.000 VA
TT3-A800-4040-0 3 x 400 Vac 3 x 400 Vac 800.000 VA
TT3C1000-4040-0 3 x 400 Vac 3 x 400 Vac 1.000.000 VA

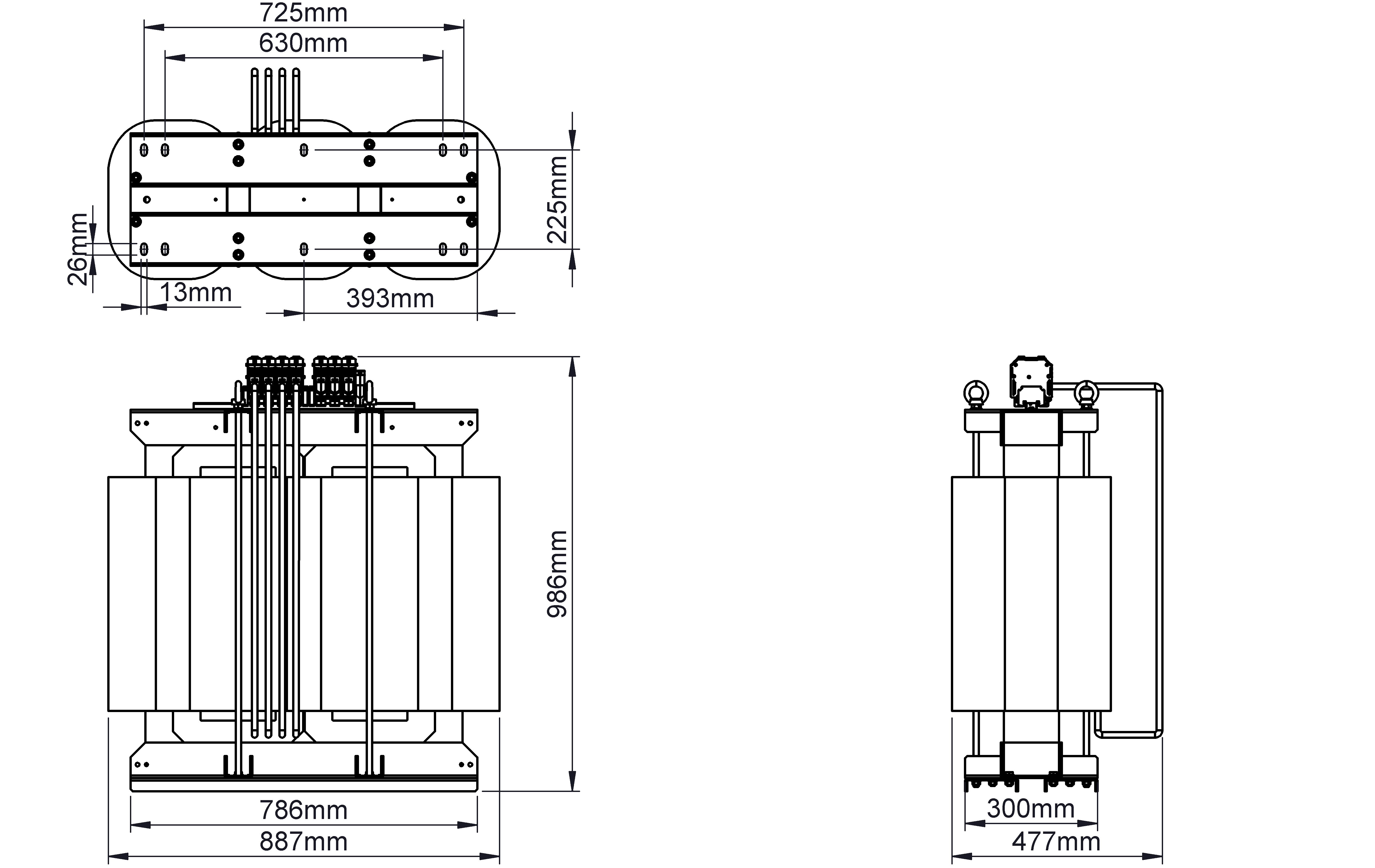

Abbildung von BLOCK Artikel: TT3-A160-4040-0

Technische Daten für TT3-A160-4040-0

Eingangsdaten
Bemessungseingangsspannung 3 x 400 Vac
Bemessungsfrequenz 50 - 60 Hz
Ausgangsdaten
Bemessungsausgangsspannung 3 x 400 Vac
Bemessungsleistung 160.000 VA
Ausgangsnennstrom 3 x 230,9 A
Kurzschlussspannung 4,6 %
Schaltgruppe Dyn 5
Umwelt
Umgebungstemperatur max. 40 °C
Sicherheit und Schutz
Bauart offen
Isolierstoffklasse F
Schutzart IP 00
Schutzklasse (vorbereitet) I
Kurzschlussfestigkeit nicht kurzschlussfest
Anschluss und Montage
Anschlüsse Schraubklemme 150 mm²
Befestigung Fußwinkel
Maße und Gewichte
Breite 890 mm
Höhe 985 mm
Tiefe 360 mm
Kerntyp 3UC 719/125
Gewicht 455,00 kg

Infos zur TT3 Neo-Baureihe

Allgemeine Daten
  • Schutzart IP 00
  • Bemessungseingangsspannung 3 x 400 Vac
  • Bemessungsausgangsspannung 3 x 400 Vac
  • Bemessungsleistung 10 kVA - 1 MVA
  • Isolierstoffklasse F
  • Umgebungstemperatur max. 40 °C
Vorteile
  • Sichere galvanische Trennung
  • Sehr guter Korrosionsschutz und geringe Geräuschentwicklung durch Vakuumimprägnierung
  • Sehr gute Abfuhr der Wärmeverluste durch optimal angeordnete Kühlkanäle innerhalb der Wicklungen
  • Integrierte Kranösen
  • Auf Wunsch können die Transformatoren mit individuellen Spannungen realisiert werden
