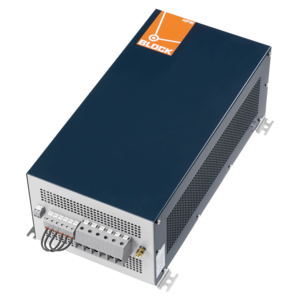

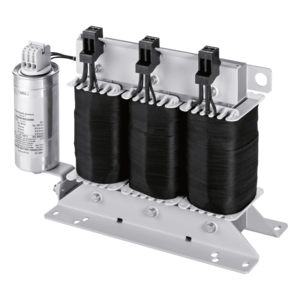

HF1K 18-400
Harmonic Filter HF1K 400
Bemessungsspannung
3 x 400 Vac
Bemessungsstrom
3 x 26 A
Nennleistung der Last*
15 kW
| Variante | Bemessungsspannung | Bemessungsstrom | Nennleistung der Last* | |
|---|---|---|---|---|
| HF1K 7-400 | 3 x 400 Vac | 3 x 10 A | 5,5 kW | |
| HF1K 13-400 | 3 x 400 Vac | 3 x 19 A | 11 kW | |
| HF1K 18-400 | 3 x 400 Vac | 3 x 26 A | 15 kW | |
| HF1K 24-400 | 3 x 400 Vac | 3 x 35 A | 20 kW | |
| HF1K 30-400 | 3 x 400 Vac | 3 x 43 A | 26 kW | |
| HF1K 50-400 | 3 x 400 Vac | 3 x 73 A | 45 kW | |
| HF1K 70-400 | 3 x 400 Vac | 3 x 101 A | 63 kW | |
| HF1K 100-400 | 3 x 400 Vac | 3 x 144 A | 90 kW |
DOWNLOADS
Technische Dokumentationen
Datenblatt
Zulassungen / Herstellererklärungen
COA UL 508 & CSA 22.2
COC UL 508 & CSA 22.2
EAC Zulassung
EU-Konformitätserklärung
CAD/CAE-Daten
3D-CAD-Model (STEP)
ePlan Makro
Technische Daten für HF1K 18-400
| Betriebsdaten | |
|---|---|
| Bemessungsspannung | 3 x 400 Vac |
| Spannungsbereich | 360-440 Vac |
| Bemessungsstrom | 3 x 26 A |
| THD-I | 8 % (bei Nennlast) |
| Nennleistung der Last* | 15 kW |
| Beschreibung der Last | Symmetrische Belastung durch Umrichter mit B6U Eingangsgleichrichtern |
| Überlastfähigkeit | 150 % für 60 Sek. alle 10 Min. |
| Verlustleistung | 180,0 W |
| Wirkungsgrad | 99,0 % |
| Kapazitive Leerlaufblindleistung | 2,9 kVAr |
| Eingangsdaten | |
|---|---|
| Bemessungsfrequenz | 50 - 60 Hz |
| Zulassungen | |
|---|---|
| Approbationen | cURus |
| Umwelt | |
|---|---|
| Umgebungstemperatur | -10 °C bis +45 °C, ohne Betauung |
| Kühlungsart | AN |
| MTBF @ 50 °C/500 V (Mil-HB-217F) | >500.000 h bei 40° C / 400 Vac |
| Sicherheit und Schutz | |
|---|---|
| Bauart | offen |
| Isolierstoffklasse | H |
| Schutzart | IP 00 |
| Schutzklasse | I |
| Anschluss und Montage | |
|---|---|
| Anschlüsse Phase | Schraubklemme, 10 mm² |
| Anschlüsse PE | Bolzen, M6 |
| Befestigung | Befestigungslaschen |
| Maße und Gewichte | |
|---|---|
| Breite | 440 mm |
| Höhe | 275 mm |
| Tiefe | 285 mm |
| Gewicht | 31,0 kg |
| Bemerkung | |
|---|---|
| * | IE2 Wirkungsgrade der Motoren und ein Wirkungsgrad >96 % vorausgesetzt |
Infos zur HF1K 400-Baureihe
Allgemeine Daten
- Schutzart IP 00
- Nennleistung der Last 5,5 - 90 kW
- Umgebungstemperatur -10 °C bis + 45 °C
- Isolierstoffklasse H
- Bemessungsspannung 3 x 400 Vac
- THD-I <8 % im Nennbetrieb
- Bemessungsstrom 3 x 10 - 3 x 144 A
Vorteile
- Harmonic Filter mit minimaler kapazitiver Leerlaufblindleistung
- Einsatz des HF1K als zentrales Summenfilter für mehrere Umrichter möglich
- Sinusförmige Stromaufnahme aus dem Netz bei Geräten mit ungesteuerten B6U Diodengleichrichtern
- Einhaltung EN 61000-3-2, EN 61000-3-12
- Unterstützung bei der Einhaltung IEEE 519, D-A-CH-CZ
- Cos(phi)>0,95 bei Nennstrom
- Gegenüber einer 4 % uK Netzdrossel kaum Zwischenkreisspannungsabfall
- Betrieb bei 50 - 60 Hz möglich
- Sehr guter Korrosionsschutz und geringe Geräuschentwicklung durch Vakuumimprägnierung
