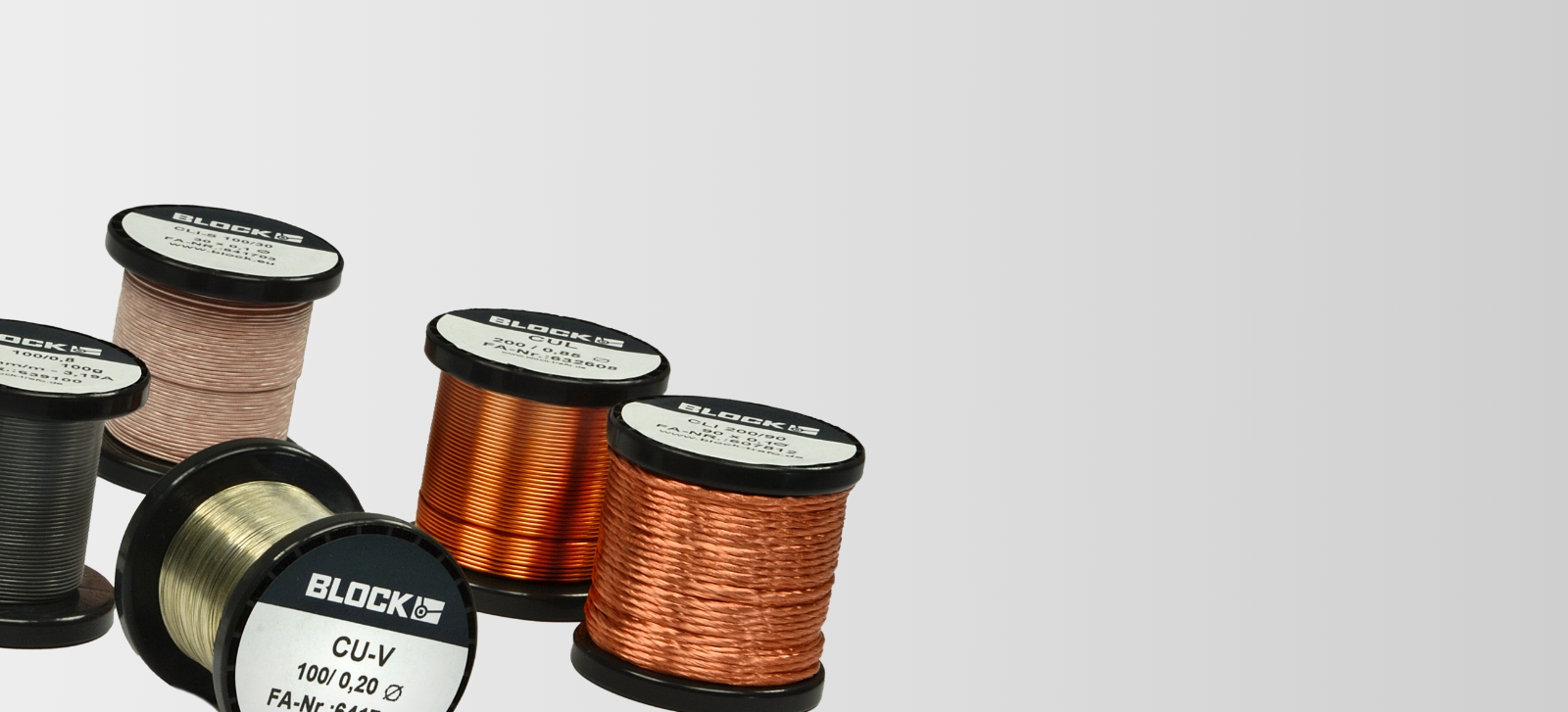

Drähte

Hochwertige Kupferdrähte ergänzen das Portfolio für den individuellen Bedarf, zum Beispiel für Induktivitäten. Verfügbar mit verschiedenen Isolierungen und Widerständen.

Ansprechpartner

Jan-Hendrik Pätz

Jan-Hendrik PätzProduktmanager Transformatoren


Produktsuche Drähte

63 Varianten von 5 Produkten
Oder haben Sie andere Anforderungen? Wir helfen Ihnen weiter!
Abbildung von BLOCK Artikel: CU-TIW
CU-TIW
TEX-E - Dreifach isolierter Kupferdraht
Drahtdurchmesser 0,20 – 0,90 mm, 28,350 – 607,600 Ω/km, Keine zusätzliche Isolation zwischen Primär und Sekundär notwendig, Gewicht pro Spule: 100 g
Varianten einblenden
Variante Gleichstromwiderstand Drahtdurchmesser Länge m (min.) Gewicht
CU-TIW 100/0,20 607,600 Ω/km 0,20 mm 226,1 0,10 kg
CU-TIW 100/0,25 382,500 Ω/km 0,25 mm 156,5 0,10 kg
CU-TIW 100/0,30 262,900 Ω/km 0,30 mm 114,5 0,10 kg
CU-TIW 100/0,40 145,300 Ω/km 0,40 mm 68,4 0,10 kg
CU-TIW 100/0,50 91,430 Ω/km 0,50 mm 45,3 0,10 kg
CU-TIW 100/0,60 65,260 Ω/km 0,60 mm 32,2 0,10 kg
CU-TIW 100/0,75 41,190 Ω/km 0,75 mm 21,1 0,10 kg
CU-TIW 100/0,90 28,350 Ω/km 0,90 mm 14,9 0,10 kg
Oder haben Sie andere Anforderungen? Wir helfen Ihnen weiter!
Abbildung von BLOCK Artikel: CU-V
CU-V
Kupferdraht verzinnt
Drahtdurchmesser 0,2 - 1,5 mm, 0,001 – 0,549 Ω/m, Verzinnung nach DIN 40500, Gewicht pro Spule: 100 g
Varianten einblenden
Variante Gleichstromwiderstand Drahtdurchmesser Länge m (min.) Gewicht
CU-V 100/0,20 0,549 Ω/m 0,20 mm 260 0,10 kg
CU-V 100/0,40 0,137 Ω/m 0,40 mm 71 0,10 kg
CU-V 100/0,50 0,088 Ω/m 0,50 mm 46 0,10 kg
CU-V 100/0,80 0,034 Ω/m 0,80 mm 17 0,10 kg
CU-V 100/1,00 0,022 Ω/m 1,00 mm 11 0,10 kg
CU-V 100/1,50 0,001 Ω/m 1,50 mm 5 0,10 kg
Oder haben Sie andere Anforderungen? Wir helfen Ihnen weiter!
Abbildung von BLOCK Artikel: CUL
CUL
Kupferlackdraht
Drahtdurchmesser 0,08 - 2 mm, Strombelastung 0,02 - 11,5 A, Lötbar, Gewicht pro Spule: 50 – 500 g
Varianten einblenden
Variante Strombelastung Drahtdurchmesser Länge m (min.) Gewicht
CUL 100/0,10 0,03 A 0,10 mm 1144 0,10 kg
CUL 100/0,15 0,06 A 0,15 mm 509 0,10 kg
CUL 100/0,22 0,14 A 0,22 mm 215 0,10 kg
CUL 100/0,28 0,22 A 0,28 mm 140 0,10 kg
CUL 100/0,35 0,35 A 0,35 mm 87 0,10 kg
CUL 100/0,40 0,45 A 0,40 mm 69 0,10 kg
CUL 100/0,50 0,70 A 0,50 mm 44 0,10 kg
CUL 100/0,63 1,00 A 0,63 mm 28 0,10 kg
CUL 100/0,75 1,55 A 0,75 mm 20 0,10 kg
CUL 100/0,85 2,00 A 0,85 mm 15 0,10 kg
CUL 100/1,00 2,80 A 1,00 mm 11 0,10 kg
CUL 100/1,12 3,50 A 1,12 mm 9 0,10 kg
CUL 200/0,10 0,03 A 0,10 mm 2289 0,20 kg
CUL 200/0,15 0,06 A 0,15 mm 1017 0,20 kg
CUL 200/0,22 0,14 A 0,22 mm 429 0,20 kg
CUL 200/0,28 0,22 A 0,28 mm 280 0,20 kg
CUL 200/0,35 0,35 A 0,35 mm 175 0,20 kg
CUL 200/0,40 0,45 A 0,40 mm 138 0,20 kg
CUL 200/0,50 0,70 A 0,50 mm 88 0,20 kg
CUL 200/0,63 1,00 A 0,63 mm 56 0,20 kg
CUL 200/0,75 1,55 A 0,75 mm 40 0,20 kg
CUL 200/0,85 2,00 A 0,85 mm 31 0,20 kg
CUL 200/1,00 2,80 A 1,00 mm 22 0,20 kg
CUL 200/1,12 3,50 A 1,12 mm 18 0,20 kg
CUL 500/0,40 0,45 A 0,40 mm 345 0,50 kg
CUL 500/0,50 0,70 A 0,50 mm 221 0,50 kg
CUL 500/0,63 1,00 A 0,63 mm 140 0,50 kg
CUL 500/0,75 1,55 A 0,75 mm 99 0,50 kg
CUL 500/0,85 2,00 A 0,85 mm 77 0,50 kg
CUL 500/1,00 2,80 A 1,00 mm 56 0,50 kg
CUL 500/1,12 3,50 A 1,12 mm 44 0,50 kg
CUL 500/1,32 5,00 A 1,32 mm 32 0,50 kg
CUL 500/1,50 6,50 A 1,50 mm 25 0,50 kg
CUL 500/1,80 9,50 A 1,80 mm 17 0,50 kg
CUL 500/2,00 11,50 A 2,00 mm 14 0,50 kg
Oder haben Sie andere Anforderungen? Wir helfen Ihnen weiter!
Abbildung von BLOCK Artikel: CLI
CLI
Lackisolierte Kupferlitze
Strombelastung 0,42 - 3,36 A, 0,118 – 0,943 mm², Lötbar, Gewicht pro Spule: 200 g
Varianten einblenden
Variante Strombelastung Eff. Querschnitt Länge m (min.) Gewicht
CLI 200/15 0,42 A 0,118 mm² 128 0,20 kg
CLI 200/30 0,84 A 0,236 mm² 69 0,20 kg
CLI 200/60 1,68 A 0,471 mm² 32 0,20 kg
CLI 200/90 2,52 A 0,707 mm² 22 0,20 kg
CLI 200/120 3,36 A 0,943 mm² 16 0,20 kg
Oder haben Sie andere Anforderungen? Wir helfen Ihnen weiter!
Abbildung von BLOCK Artikel: CLI-S
CLI-S
Lackisolierte Kupferlitze umsponnen
Strombelastung 0,28 - 3,36 A, 0,079 – 0,943 mm², Lötbar, Gewicht pro Spule: 110 g
Varianten einblenden
Variante Strombelastung Eff. Querschnitt Länge m (min.) Gewicht
CLI-S 100/10 0,28 A 0,079 mm² 98 0,11 kg
CLI-S 100/20 0,56 A 0,157 mm² 52 0,11 kg
CLI-S 100/25 0,70 A 0,196 mm² 41 0,11 kg
CLI-S 100/30 0,84 A 0,236 mm² 37 0,11 kg
CLI-S 100/45 1,26 A 0,353 mm² 22 0,11 kg
CLI-S 100/60 1,68 A 0,471 mm² 18 0,11 kg
CLI-S 100/75 2,10 A 0,589 mm² 14 0,11 kg
CLI-S 100/90 2,52 A 0,707 mm² 12 0,11 kg
CLI-S 100/120 3,36 A 0,943 mm² 9 0,11 kg
Oder haben Sie andere Anforderungen? Wir helfen Ihnen weiter!
